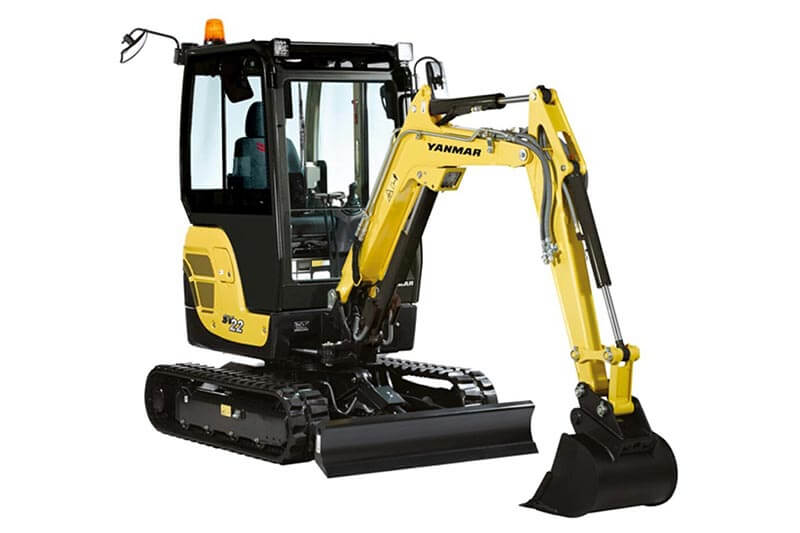

Yanmar SV22 Minibagger
Preis auf Anfrage
24-H
Service
Lieferung
vor Ort
Ansprechpartner
vor Ort
Durch seine Kompaktheit und einfache Handhabung eignet sich der SV22 gut für Arbeiten auf engem Raum wie in städtischen Gebieten und lässt sich zudem einfach transportieren. Weitere Pluspunkte sind seine fortschrittliche Hydraulik und gleichmäßige Gewichtsverteilung. Diese sorgen für eine große Hubkapazität und erstklassige Standfestigkeit sowie eine hohe Präzision. Vom robusten Unterwagen bis hin zu den abriebfesten Schläuchen zeichnet sich der SV22 durch seine Langlebigkeit aus. Außerdem profitiert der Bediener von zahlreichen Komfort- und Sicherheitsfunktionen.
Serie | Konventionell |
---|---|
Einsatzgewicht | 2260 kg |
Gesamtbreite | 1380 mm |
Grabtiefe | 2480 mm |
Spezifikationen
Spezifikationen | SV22 | |
---|---|---|
Gewicht | Transportgewicht | 2045 kg (Schutzdach) / 2185 kg (Kabine) |
Betriebsgewicht | 2120 kg (Schutzdach) / 2260 kg (Kabine) | |
Motor | Typ | 3TNV76-SBVA2 |
Kraftstoff | Diesel | |
Nettoleistung | 13,4 kW / 18,2 PS / 2200 U/Min | |
Bruttoleistung | 13,8 kW / 18,75 PS / 2200U/Min | |
Hubraum | 1.116 l | |
Maximales Drehmoment | 69 N.m. / 1600 U/min | |
Starter | 1,4 kW | |
Batterie | 12 V - 45 Ah | |
Lichtmaschine | 12 V - 40 A | |
Hydrauliksystem | Max druck | 206 bars |
Servicepumpe | 1 doppelte Verstellpumpe mit variabler Fördermenge | |
Durchfluss | 50 l/min | |
Hydrauliktank | 20 l | |
Leistung | Fahrgeschwindigkeit | 2,4 / 4,1 km/h |
Drehzahl | 9,5 U/min | |
Grabkraft (Arm) | 11,8 kN | |
Grabkraft (Schaufel) | 18,6 kN | |
Steigfähigkeit | 20,4 kN | |
Schalldruckpegel (2000/14/EG und 88/88/EG) | 92 dB(A) / 80 dB(A) | |
Hydrauliktank | 29 l |

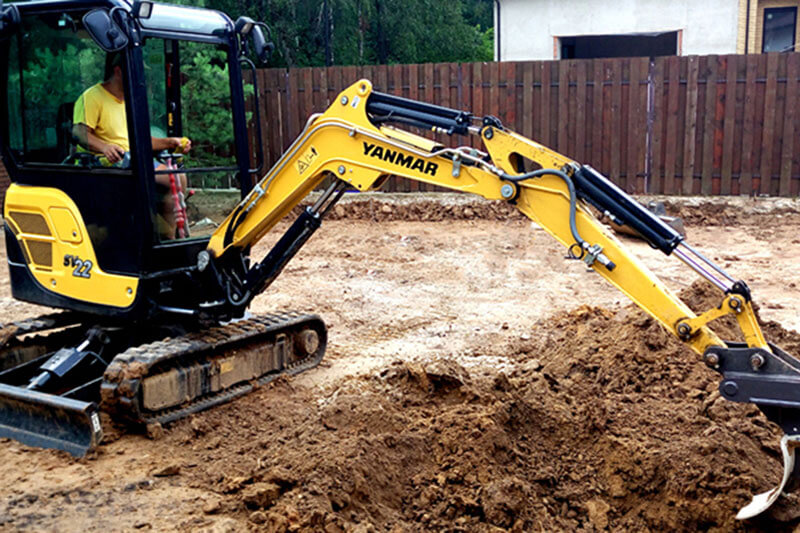

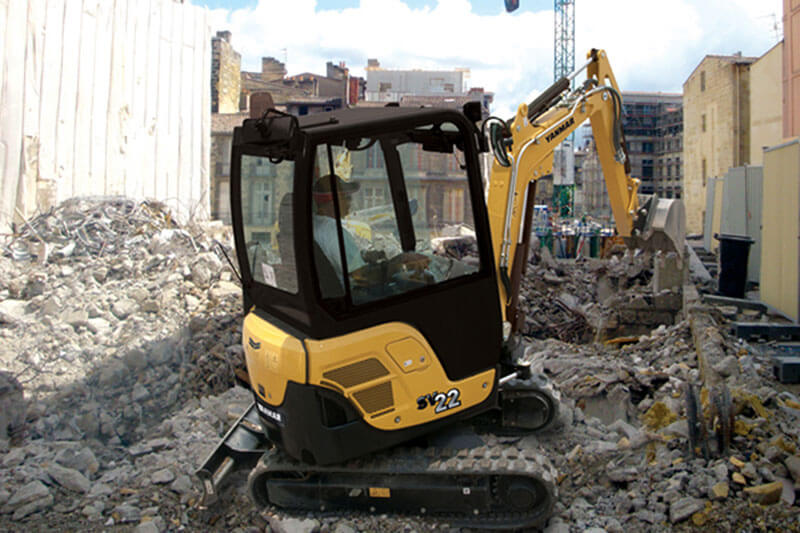

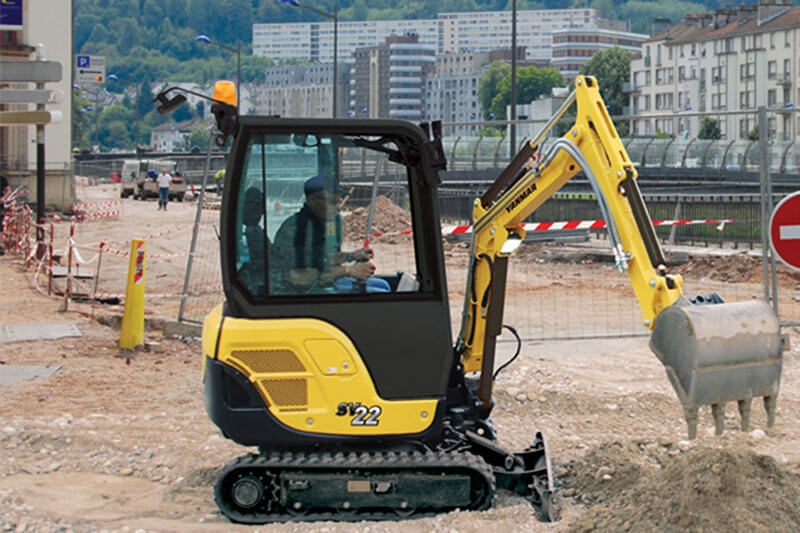

Im Einsatz

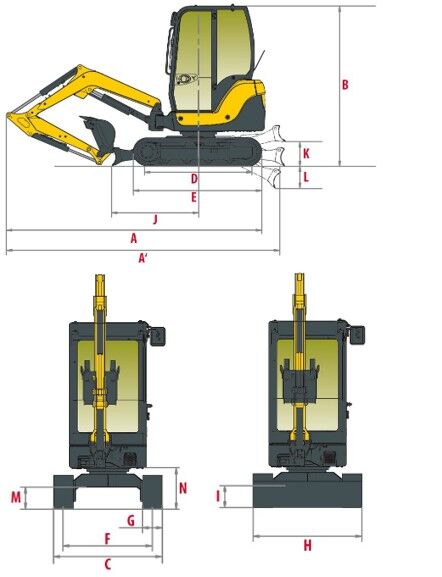

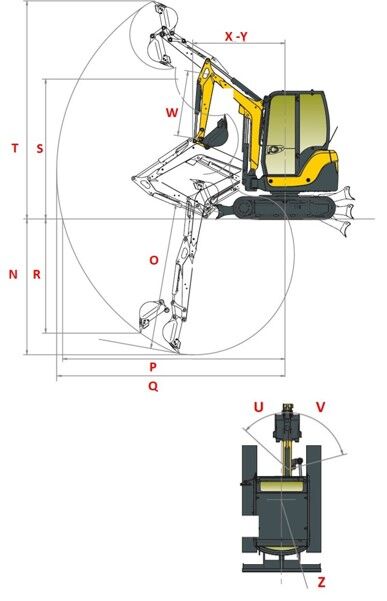

Abmessungen
Abmessungen | SV22 | |
---|---|---|
A | Gesamtlänge | 3775 mm |
B | Gesamthöhe | 2320 - 2360 * mm |
C | Gesamtbreite | 1380 mm |
D | Länge der Laufketten am Boden | 1450 mm |
E | Raupenlänge am Boden | 1890 mm |
F | Weg | 1160 mm |
G | Kettenbreite | 250 mm |
H | Gesamtbreite Planierschild | 1380 mm |
I | Gesamthöhe Planierschild | 300 mm |
J | Abstand Planierschild | 1270 mm |
K | Max. Hubhöhe über dem Boden | 370 mm |
L | Max. Absenktiefe über dem Boden | 340 mm |
M | Mindestbodenfreiheit | 280 mm |
Abmessungen | SV22 | |
---|---|---|
N | Max. Grabtiefe – bei angehobenem Planierschild | 2480 mm |
O | Max. Grabtiefe – bei abgesenkten Planierschild | 2650 mm |
P | Max. Grabreichweite am Boden | 4130 mm |
Q | Grabreichweite | 4240 mm |
R | Vertikale Wand max. | 2085 mm |
S | Max. Entladehöhe | 2760 mm |
T | Max. Reichhöhe | 4020 mm |
U | Versatz Auslegerfuß links | 40° |
V | Versatz Auslegerfuß rechts | 80° |
W | Auslegerlänge | 1200 mm |
X | Schwenkradius vorn | 1700 mm |
Y | Vorderer Schwenkradius mit versetztem Ausleger | 1460 mm |
Z | Hinterer Schwenkradius | 980 mm |
* Schutzdach – Kabine
KOMPAKTHEIT

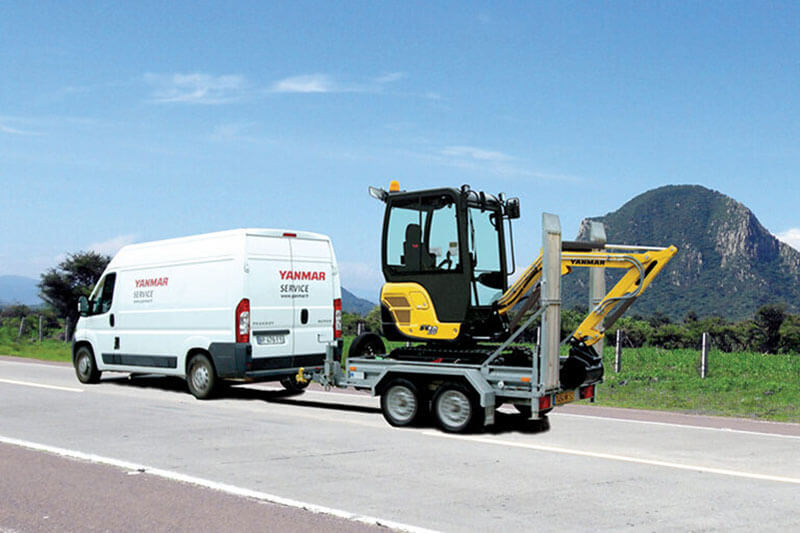

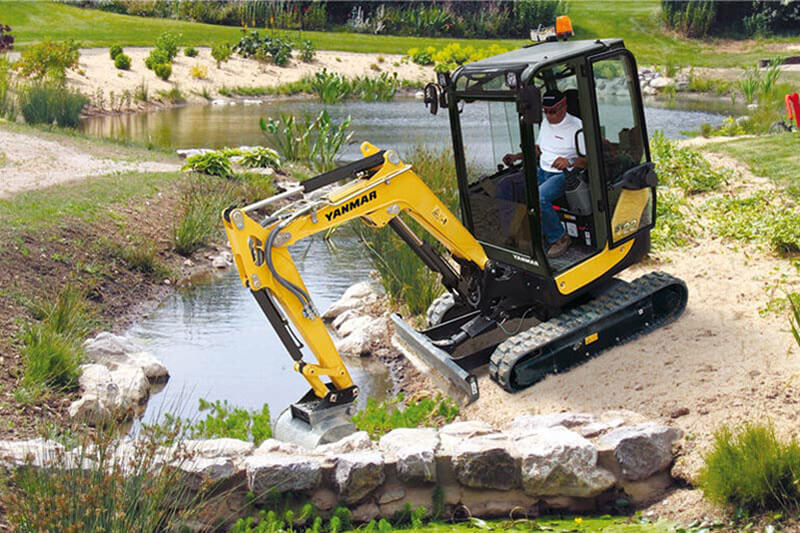

Mit seinem extrem kleinen Schwenkradius und dem hochkompakten Unterwagen kann der Minibagger auch auf engem Raum eingesetzt werden. Er eignet sich optimal für städtische Baustellen, Planierarbeiten und Landschaftsgestaltungen. Die Version mit Schutzdach hat ein Transportgewicht von nur 2.045 kg. Der SV22 lässt sich für den Transport einfach mit seinen Anbaugeräten auf einen Anhänger verladen und an vier Verankerungspunkten sichern.
BEDIENFREUNDLICH

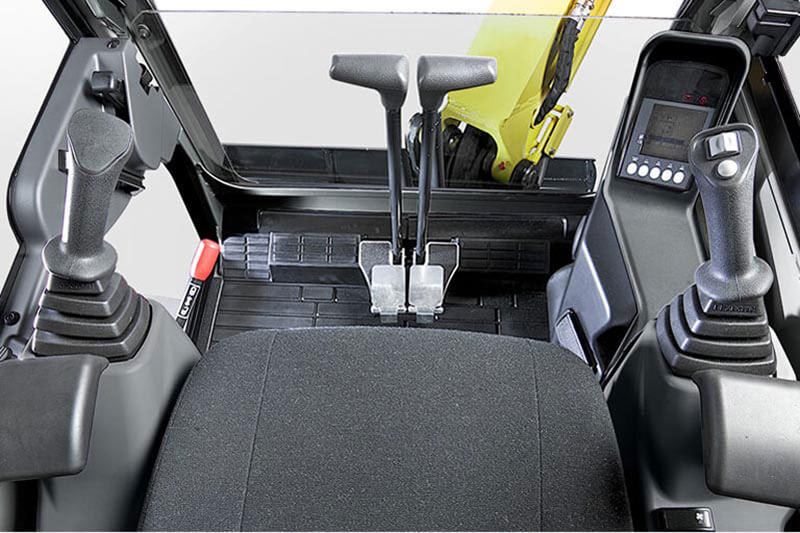

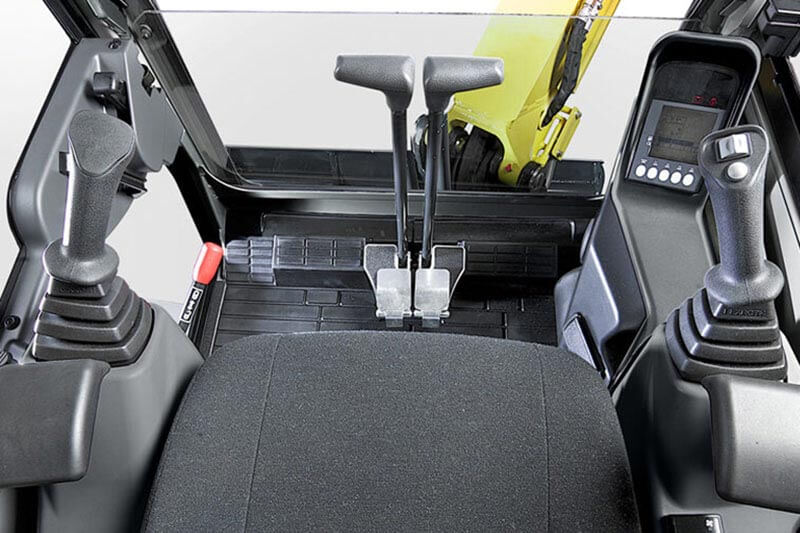

Ein breiter Zugang, viel Beinfreiheit und eine Heizung mit gut platzierten Lüftungsschlitzen machen auch lange Arbeitstage mit dem SV22 Minibagger komfortabel. Alle Bedienelemente sind bequem erreichbar rechts neben dem Sitz angeordnet. Die intuitive digitale Benutzeroberfläche sorgt für eine einfache Bedienung und Wartung. Der Hebel für das Planierschild sowie die Joysticks zur schnellen und präzisen Steuerung des Auslegers sind vom Fahrersitz aus leicht zu bedienen.
ZUVERLÄSSIG
Der SV22 Minibagger zählt zu den robustesten seiner Klasse. Die V-Form der Längsträger reduziert das Ansammeln von Steinen und weiteren Materialien und erhöht die Gesamtfestigkeit des Unterwagens. Auch das Fahrwerk aus Gusseisen und die Stahlabdeckungen erhöhen die Langlebigkeit der Maschine. Ein breit ausgelegtes Gegengewicht schützt vor Stößen und Anschlägen an Mauern. Die Schläuche – durch Hüllen vor Abrieb geschützt – sind oberhalb und auf der rechten Seite des Auslegers verlegt, das schützt vor Torsion.
MODERNE HYDRAULIK
Ein Kennzeichen des Zweitonnenbaggers: Sein Hydraulikkreis zeichnet sich durch die proportionale Verteilung der Ölmenge aus. Die Pumpe mit variablem Durchfluss und der geschlossene Regelkreis sorgen für Präzision, Flexibilität, Leistung und perfekt aufeinander abgestimmte Bewegungen. Das System ermöglicht ein reibungsloses und genaues Arbeiten unabhängig von der Durchflussmenge oder der jeweiligen Last. Darüber hinaus sind die Joysticks äußerst einfach zu handhaben und erleichtern so zusätzlich die Bedienung .
STABILITÄT

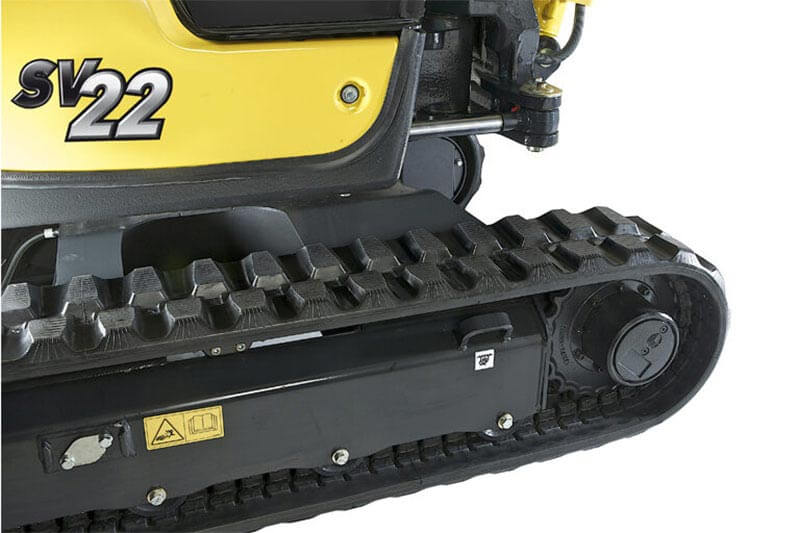

Die Kombination aus einem breit ausgelegten Gegengewicht, asymmetrischen Ketten (ein von Yanmar VICTAS® patentiertes System) und einer gleichmäßigen Gewichtsverteilung verleiht dem Minibagger hohe Stabilität und Hubkapazität. Durch das VICTAS®-System kann die Spur verbreitert werden. Zusätzlich vergrößert sich die Tragfläche dank der asymmetrisch angeordneten Raupenketten. In Kombination mit der relativ schmalen Profilteilung erhöhen sich auch die Seitenstabilität und Hubkapazität. Gleichzeitig verringert sich der Kettenabrieb, und die Maschine arbeitet leise und vibrationsarm.
EXTREM SICHER

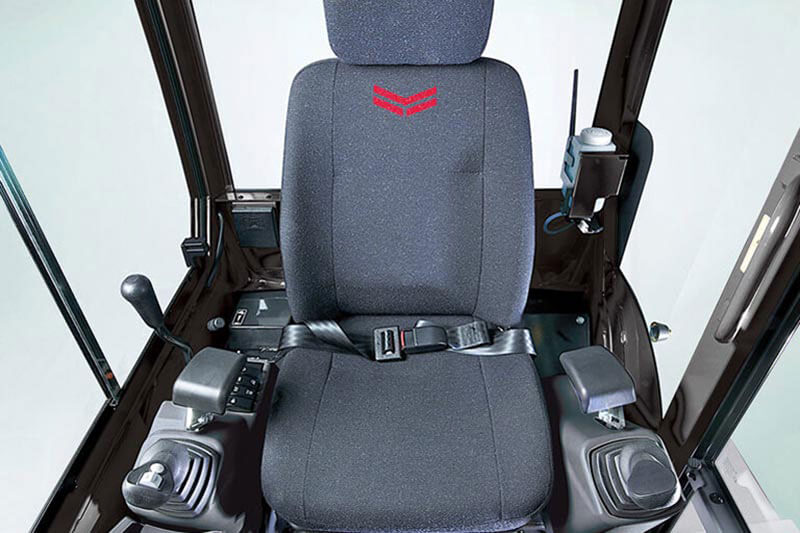

Der Fahrersitz bietet eine gute Rundumsicht. Unterstützt wird dies durch drei Rück- und Seitenspiegel. Der Fahrer hat dadurch gleichzeitig den Bereich um die Maschine und den unmittelbaren Arbeitsbereich im Blick. Für ein sicheres Arbeiten bei Dunkelheit ist serienmäßig am unteren Teil des Auslegers ein stoßsicherer LED-Scheinwerfer angebracht, ein Fahralarm ist optional erhältlich. Die Fahrerkabine ist serienmäßig mit einem orangefarbenen Sicherheitsgurt ausgestattet und erfüllt alle Arbeitssicherheitsvorgaben gemäß FOPS, ROPS und TOPS.
