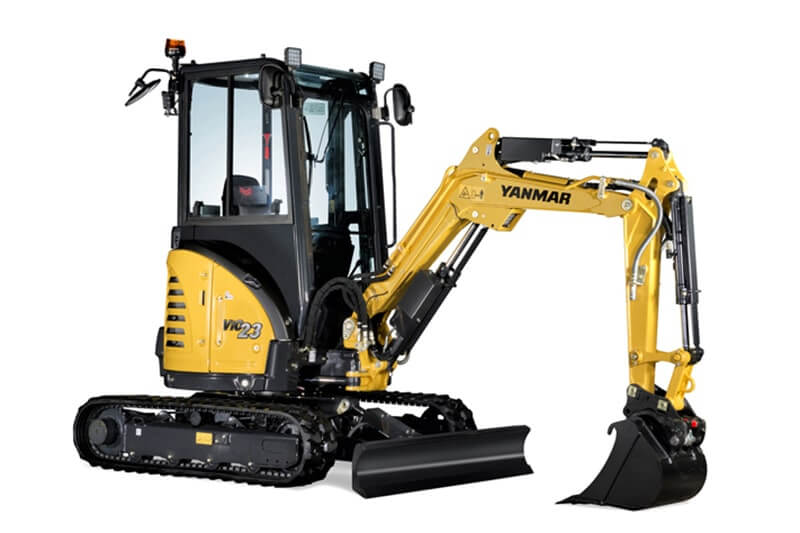

Yanmar ViO23-6 Minibagger

Unvergleichlich kompakt!

Preis auf Anfrage

Gew. Klasse (kg):

2405

Breite (mm):

1380 - 1550

Grabtiefe (m):

2,27

24-H
Service

Lieferung
vor Ort

Ansprechpartner
vor Ort

Einsatzbereiche

Hoch-/Tiefbau

Landwirtschaft

Baugewerbe

Landschaftsbau

Der ViO23-6 wurde für sicheres Arbeiten auf engem Raum entwickelt und lässt sich dank seines einfahrbaren Unterwagens und des geringen Gewichts leicht transportieren. Fortschrittliche Hydraulik und ein Motor mit indirekter Einspritzung sorgen für präzise Leistung. Auch für den Bediener wird viel geboten – von fortschrittlichen Sicherheitsfunktionen bis hin zur ergonomischen Ausstattung der überraschend geräumigen Fahrerkabine. Die schnelle und einfache Wartung kann durch SmartAssist Remote verbessert werden, das außerdem zahlreiche Flottenmanagement-, Produktivitäts- und Sicherheitsfunktionen bietet.

Prospekt (3,1 MiB)

Spezifikationen

Spezifikationen		ViO23-6
Gewicht	Transportgewicht	2170 kg (Schutzdach) / 2330 kg (Kabine)
Gewicht	Betriebsgewicht	2245 kg (Schutzdach) / 2405 kg (Kabine)
Motor	Typ	3TNV76-PBV1
	Kraftstoff	Diesel
	Nettoleistung	14,3 kW / 2400 U/Min
	Bruttoleistung	14,6 kW / 2400 U/Min
	Hubraum	1.11 l
	Maximales Drehmoment	62,8 – 68,6 N.m / 1800 U/min
	Starter	12V – 1kW
	Batterie	12 V – 36 Ah
	Lichtmaschine	12 V – 40 A
Hydrauliksystem	Max druck	210 bars
	Servicepumpe	2 variable Kolbenverstellpumpen / 1 Zahnradpumpe / 1 Zahnradpumpe für Steuerleitung
	Durchfluss	2 x 21,6 l/min / 20,4 l/min / 10,8 l/min
	Hydrauliktank	25 l
Leistung	Fahrgeschwindigkeit	2,2 / 4,2 km/h
	Drehzahl	10 U/min
	Grabkraft (Arm)	13,1 / 10,6 kN
	Grabkraft (Schaufel)	17,5 kN
	Steigfähigkeit	23,7 / 11,6 kN
	Schalldruckpegel (2000/14/EG und 88/88/EG)	LwA: 93 dBA / LpA: 80 dBA
	Hydrauliktank	27,5 l

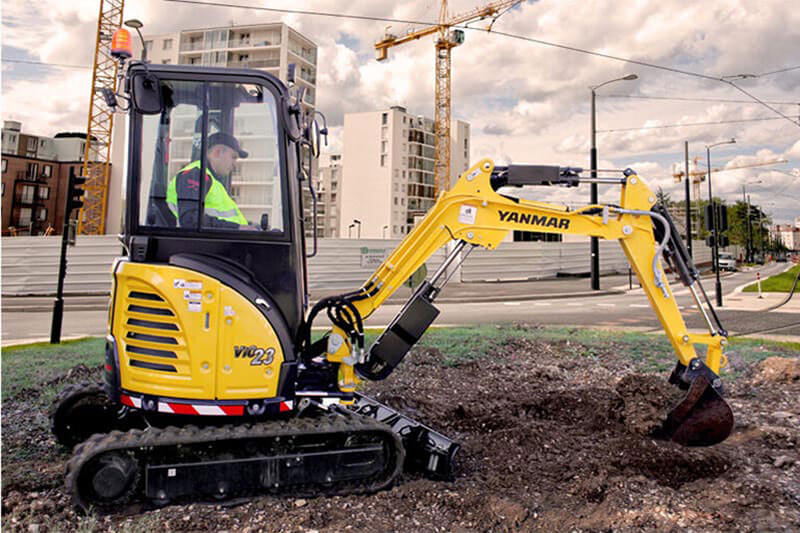

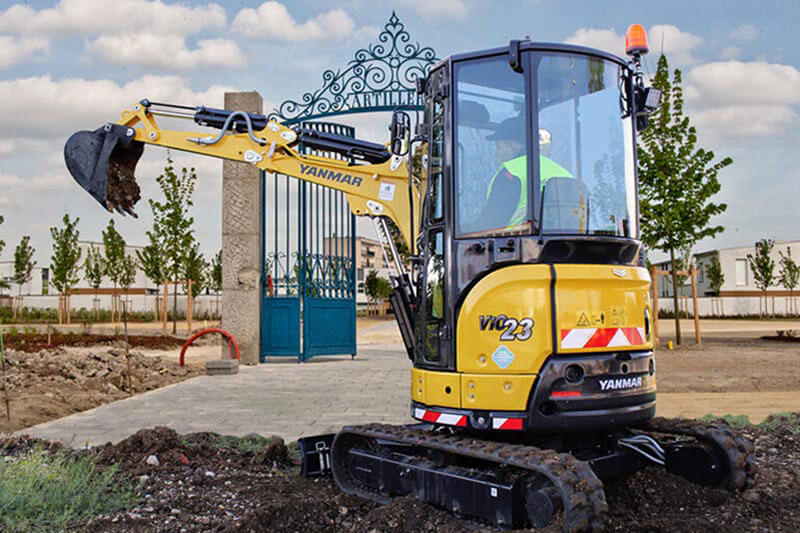

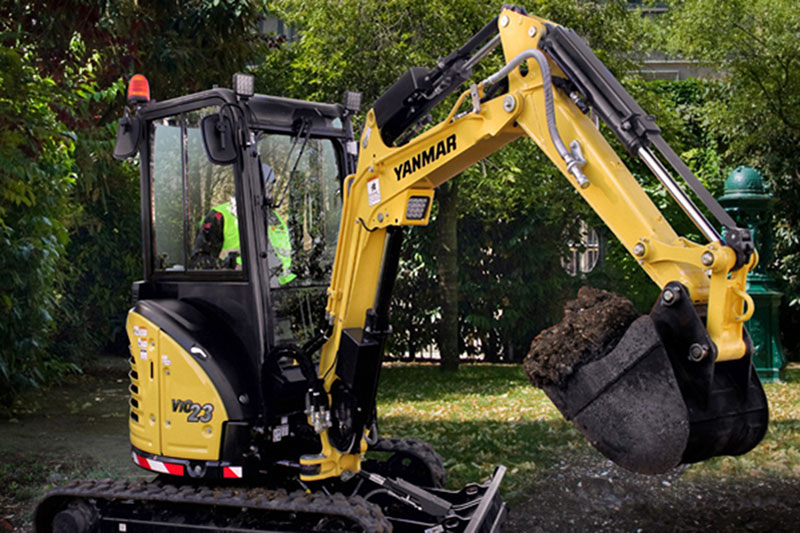

Im Einsatz

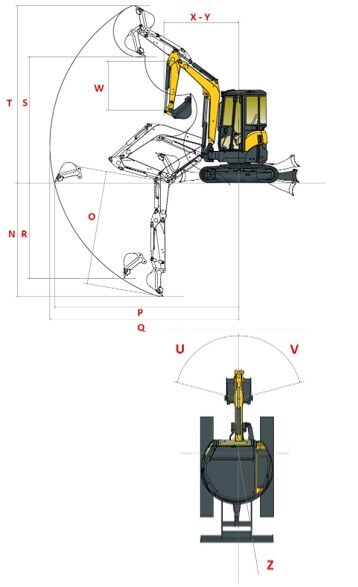

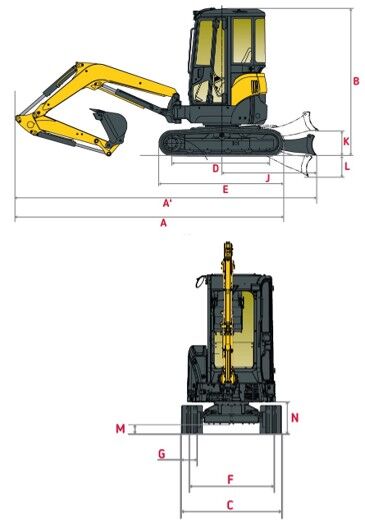

Abmessungen

Abmessungen		ViO23-6
A	Gesamtlänge	3890 / 3910 mm
B	Gesamthöhe	2420 / 2480 ** mm
C	Gesamtbreite	1380 – 1550 * mm
D	Länge der Laufketten am Boden	1470 mm
E	Raupenlänge am Boden	1890 mm
F	Weg	1130 / 1300 * mm
G	Kettenbreite	250 mm
H	Gesamtbreite Planierschild	1380 / 1550 * mm
I	Gesamthöhe Planierschild	290 mm
J	Abstand Planierschild	1320 mm
K	Max. Hubhöhe über dem Boden	355 mm
L	Max. Absenktiefe über dem Boden	335 mm
M	Mindestbodenfreiheit	150 mm

Abmessungen		ViO23-6
N	Max. Grabtiefe – bei angehobenem Planierschild	2270 / 2465 mm
O	Max. Grabtiefe – bei abgesenkten Planierschild	2450 / 2655 mm
P	Max. Grabreichweite am Boden	4020 / 4220 mm
Q	Grabreichweite	4140 / 4325 mm
R	Vertikale Wand max.	1870 / 2080 mm
S	Max. Entladehöhe	2570 / 2695 mm
T	Max. Reichhöhe	3840 / 3960 mm
U	Versatz Auslegerfuß links	46°
V	Versatz Auslegerfuß rechts	74°
W	Auslegerlänge	950 / 1150 mm
X	Schwenkradius vorn	1820 / 1850 mm
Y	Vorderer Schwenkradius mit versetztem Ausleger	1530 / 1560 mm
Z	Hinterer Schwenkradius	690 mm

* Eingefahren Unterwagen – Ausgefahren Unterwagen
** Canopy / Kabine

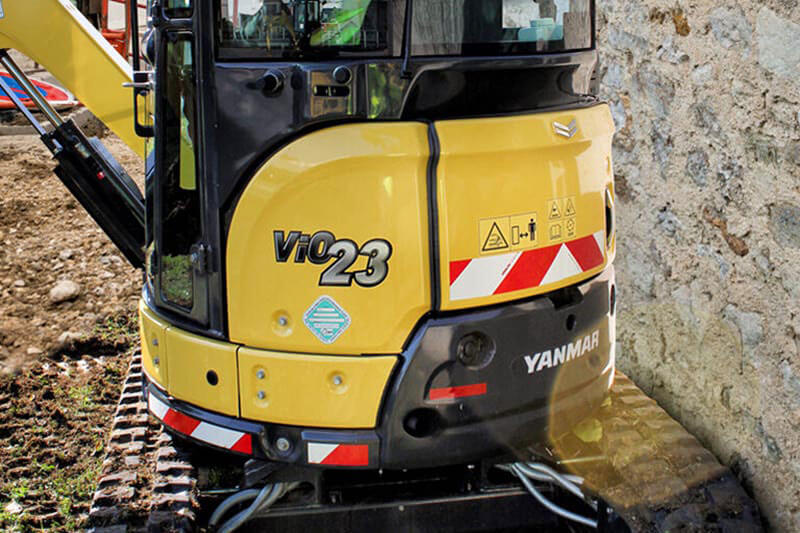

KOMPAKTHEIT

Der ViO23-6 ist ein Minibagger, der auf engem Raum eingesetzt werden kann und sich somit optimal für städtische Baustellen eignet. Als echter Zero-Tail-Swing-Minibagger bleibt sein Schwenkradius für maximale Sicherheit stets innerhalb der Spurbreite der Ketten. Auch der tote Winkel am Heck wurde auf ein Minimum reduziert. Dadurch ist es möglich, effizient entlang von Absperrungen zu arbeiten, ohne die Sicherheit der Menschen in der Umgebung zu gefährden.

SMARTASSIST REMOTE

SmartAssist Remote ist unser einzigartiges Flottenmanagementsystem. Dank neuester Telematik-Technologie erhalten Sie damit einen optimalen Überblick über den Standort sowie den Status der Maschinen. Das optional für den ViO23-6 erhältliche kompakte Gerät trägt zur Maximierung des Arbeitspotenzials bei. Durch die Bereitstellung von Informationen in Echtzeit erhalten Sie die vollständige Kontrolle und können Ihre Maschinen über einen PC oder ein Smartphone aus der Ferne überwachen und verwalten. Sie behalten dadurch stets den Überblick hinsichtlich des Standorts, der Energieeffizienz, des Verbrauchs sowie des Wartungsbedarfs Ihrer Maschinen. Sie können auch Warnungen bei Fehlfunktionen oder ungewöhnlichen Aktivitäten aktivieren – ein nützliches Diebstahlschutztool.

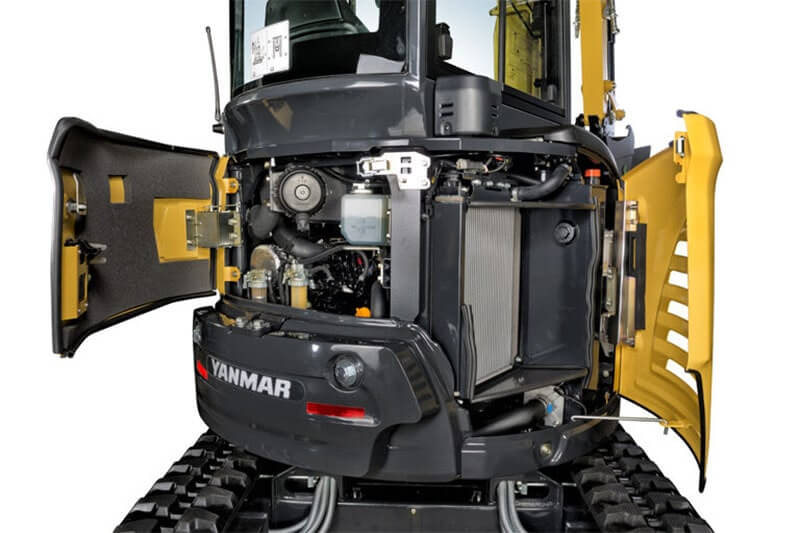

WARTUNGSFREUNDLICH

Der ViO23-6 Minibagger kennzeichnet sich durch Zuverlässigkeit, Haltbarkeit sowie Leistung unter anspruchsvollen Bedingungen und Arbeitsumgebungen aus – bei minimalem Wartungsaufwand. Alle Hauptkomponenten sind über die leicht zu öffnende Motorhaube oder die rechte Seitenabdeckung zugänglich, die für einen schnellen Zugriff an einem Scharnier angebracht ist. Die flache Bodenmatte erleichtert die Reinigung und Wartung zusätzlich. Zur Reduktion von Ausfallzeiten informiert die digitale Bedienschnittstelle von Yanmar den Fahrer in Echtzeit über den Status der Maschine, hebt Komponenten hervor, die geprüft werden müssen und bietet Serviceunterstützung. Robuste Stahlbleche und der umfassende Schutz der Zylinder tragen ebenfalls zur Verringerung der Ausfallzeiten und Gesamtbetriebskosten bei.

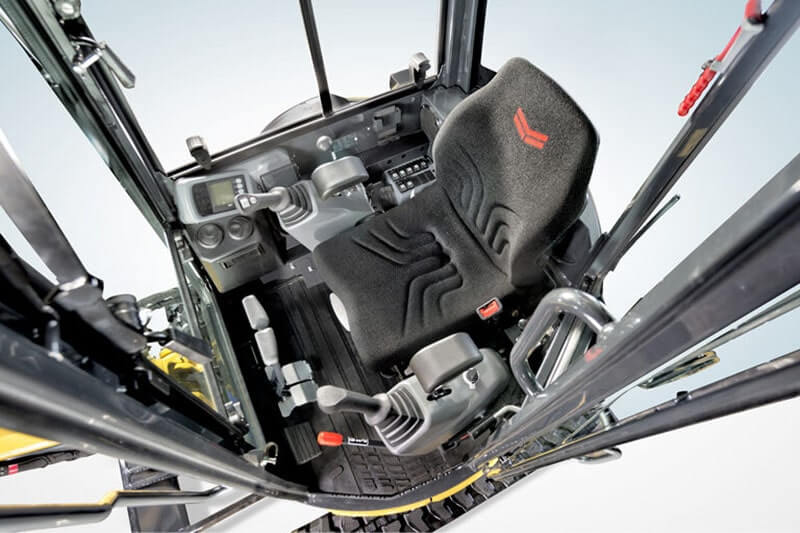

ERHÖHTER KOMFORT

Yanmar hat sich eingehend damit befasst, wie die Arbeit für den Bediener so einfach und angenehm wie möglich gestaltet werden kann. Die ergonomisch ausgestattete Fahrerkabine bietet 360°-Sicht, erstklassige Sicherheitsfunktionen und ist gemäß ROPS und FOPS zertifiziert. Die bequem zugänglichen Steuerhebel reagieren fein und präzise. Die große Beinfreiheit und der niedrige Boden erhöhen den Sitzkomfort. Auch der leise Motor macht die Arbeit angenehmer. Optional ist ein gefederter, individuell einstellbarer ergonomischer Sitz mit hoher Rückenlehne und einem Sicherheitsgurt mit Aufrollautomatik erhältlich.

LEISTUNGSSTARK

Der Minibagger bietet dank seiner fortschrittlichen Kombination aus Hubkraft, Armlänge und verlängerten Betriebszyklen eine außergewöhnliche Produktivität. Der robuste und zuverlässige 3TNV-Motor von Yanmar ist mit einem indirekten Einspritzsystem mit mechanischem Drehzahlregler ausgestattet. Die automatische Leerlaufrückstellung und der Eco-Modus bieten zusätzliche Möglichkeiten zur Kraftstoffeinsparung. Auch die Emissionsleistung ist überdurchschnittlich. Für das Hydrauliksystem verwenden wir ein Steuerventil, das auf dem ViPPS-Prinzip basiert. Damit wird der Durchfluss der separaten Pumpen kumuliert – für optimale Geschwindigkeit, Leistung, Laufruhe und Balance.

EINFACHER TRANSPORT

Das Transportgewicht der Ausführung mit Fahrerkabine, serienmäßigem Gegengewicht und kurzem Arm beträgt nur 2.330 kg (ohne Schnellkupplung und Anbaugerät). Wenn der extrem kompakte Unterwagen eingefahren ist, kann der ViO23-6 bequem auf einem Anhänger transportiert werden. Selbst mit Anbaugeräten liegt das Gesamtgewicht bei unter 3.500 kg.

VARIABLER UNTERWAGEN

Der Bagger-Unterwagen kann auf nur 1.380 mm eingefahren werden, so sind auch enge Bereiche befahrbar. Ausgefahren misst er 1.500 mm. In Verbindung mit der ausgewogenen Gewichtsverteilung gewinnt der Minibagger enorm an Stabilität und glänzt außerdem durch eine besonders hohe Grab- und Hubkapazität. Den geringe Abstand zwischen den gleitenden Teilen stellt sicher, dass sich beim Ausfahren des Unterwagens keine Erde ansammelt. Die klappbaren Schildverbreiterungen sind dauerhaft angebracht und können dadurch nicht verloren gehen. Dennoch lassen sie sich schnell und ohne Werkzeug umbauen.
